濕式球磨機噪聲治理案例-紫晶礦業有限公司

項目名稱：浙江紫晶礦業

項目地址：常山縣

項目類型：濕式球磨機噪聲治理

工程工期：23天

案例簡介：該廠內有濕式球磨機一臺，運行時噪聲值高達117dB(A)，為營造良好的工作環境，決定進行球磨機噪聲控制，漢克斯隔音對其進行治理后，實地測得噪聲值為82dB(A)(具體詳情可咨詢客服了解。)

工程圖片

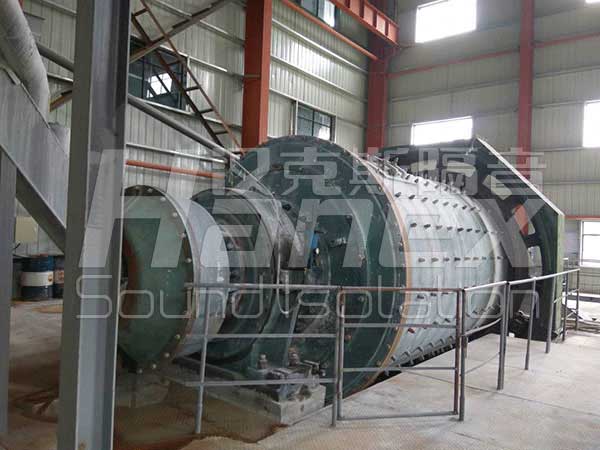

現場未進行噪聲治理前的濕式球磨機

1)對球磨機整體(包括筒體、大齒輪部分、進料口、減速機部分)加裝隔聲罩。

2)隔聲罩的墻體(四周及頂面)采用高效吸隔聲板。高吸隔聲板的結構為冷軋鋼板+阻尼材料 +吸音棉+布包裹+鍍鋅孔板等的復合組成。阻尼和吸音棉均使用耐熱防火材料，隔聲罩整體設計隔聲量>25dB(A)。表面板噴塑處理，顏色中灰。

3)為便于運行和檢修，隔音罩在筒體進口料斗側設計隔聲雙開門，筒體兩側設置單開隔聲檢修門。

4)隔聲罩隔聲元件為模塊拼裝結構，用螺栓連接，模塊易拆裝，便于檢修。

5)隔聲罩內壁距離球磨機本體設備為300mm，與設備無剛性連接。

6)前后預留進出料管口與罩體，吸隔聲板之間的連接處采用隔聲密封處理，隔聲罩與地面的連接同樣采用隔聲密封處理。

7)由于隔聲罩屬于密閉的空間，需要做好通風散熱處理，故在隔聲罩左右兩側各開2個進風口，進風口設百葉進風消聲器頂面開出風口，并配備出風消聲器與低噪音軸流風機臺。

8)為便于隔音罩內球磨機的巡視、檢修，在筒體兩端特別是大齒輪處配備36W防爆照明led燈，其他區域配置兩盞。

9)隔聲罩吸隔聲板采用噴塑處理，鋼結構鋼材采用一遍環氧富鋅底漆涂層和二遍環氧富鋅覆面涂層，外觀顏色中灰。

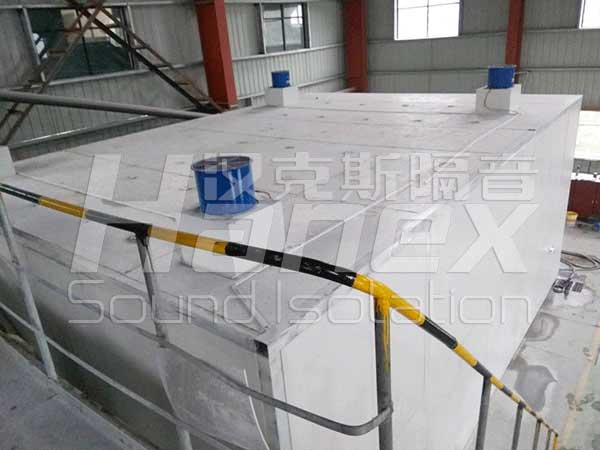

為保證罩內溫度均衡不影響設備本身壽命，隔聲罩頂部設置散熱系統

整體隔聲罩采用可拆卸式，構件模塊化，提高濕式球磨機隔聲罩性價比

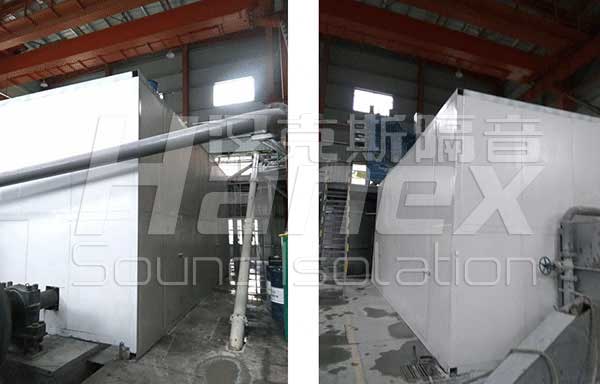

球磨機隔聲罩外觀(可根據客戶需求定制顏色等)
